半導體製程真空環境：編碼器的選擇與應用

Netzer Precision 打造的 VLS 系列（Space-Grade），本是為了衛星與太空望遠鏡設計，如今也成為半導體超高真空設備的理想方案。本文將探討 VLS 如何成為半導體真空應用編碼器的最佳解決方案。

前言

在半導體邁向埃米（Angstrom）世代的今天，超高真空艙體內的精密定位面臨著嚴峻挑戰。傳統光學編碼器在超高真空（UHV）環境中，常因黏著劑釋氣（Outgassing）、光學頭過熱或光纖穿牆（Feedthrough）的複雜性而成為系統瓶頸。特別是負責在各腔體間精準傳送昂貴晶圓的半導體真空晶圓傳送機器人（Semiconductor Vacuum Wafer Robot），其關節旋轉角度與末端定位精度直接決定了晶圓產出率（Yield）與設備的運作穩定度。

常見的挑戰

傳統編碼器在真空晶圓機器人中常面臨以下挑戰：

光學編碼器：光學元件在真空極致環境下易受材料出氣（Outgassing）污染，且對於機械安裝對位公差極度敏感，微小的熱膨脹或偏心即可能引發訊號失真。
磁性編碼器：真空機器人常採用高功率直驅馬達（Direct Drive Motor），其產生的強大磁場容易干擾磁性編碼器。並且磁性編碼器本身精度有其上限。

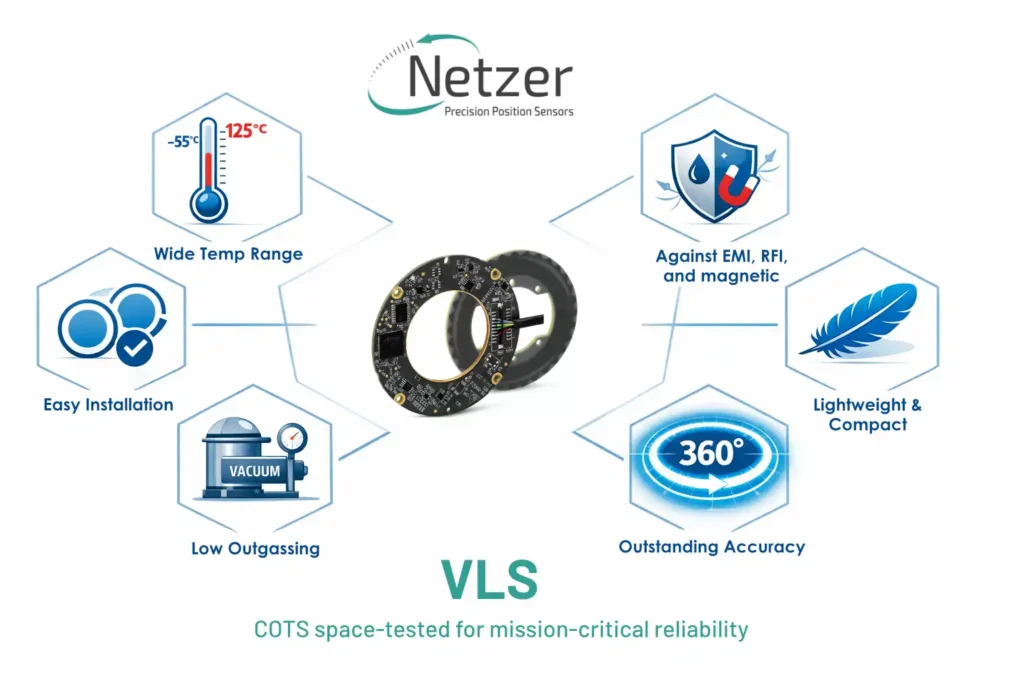

為解決上述痛點，Netzer Precision 研發的電子式編碼器（Electric Encoder™），為半導體真空應用環境提供了突破性的解決方案。

TML < 1%, CVCM < 0.1% 低釋氣標準：保護晶圓不受分子汙染。
耐高溫烘烤 (Bake-out Ready)：125°C的耐溫能力能承受真空除氣的高溫循環。
無玻璃、無軸承：消除微粒產生 (Particulates) 的風險。
超薄中空設計：直接整合於關節或轉台，節省機構空間。
抗EMI, RFI、磁場干擾：特殊的電子式平均讀取技術，且本身非磁性。
絕佳性能：提供高達 23 bit 的解析度，且精度可達 <0.006°

Netzer 編碼器在真空環境的優勢

優勢 1 – 極低釋氣率 (Low Outgassing)

任何非金屬材料的揮發分子都可能汙染晶圓或光學鏡片，一般光學讀頭內含大量膠水、塑料與電路封裝，即便經過改裝，仍難以達到航太級的 ASTM E595 標準（TML < 1%, CVCM < 0.1%）。Netzer 的 VLS 專為真空環境設計，採用特殊的高分子複合材料與無膠製程，本質上具備極低的釋氣率。這意味著在 PVD 或 E-Beam 環境中，它不會成為汙染源，直接保障了製程良率。

優勢 2 – 耐受高溫烘烤 (Bake-out)

極端溫差真空艙體為了達到 UHV 狀態，常需進行高溫烘烤（Bake-out）以去除水氣。傳統光學編碼器元件對溫度敏感，高溫可能導致光柵變形或讀頭電子元件損壞，通常需要額外的冷卻系統或將編碼器置於腔體外（透過磁流體軸承耦合），增加了設計複雜度。Netzer VLS 系列工作溫度範圍極寬（ -55°C 至 +125°C ）。它能直接安裝在腔體內部承受烘烤製程，無需複雜的隔熱或水冷措施。

優勢 3 – 非磁性與抗干擾 (Non-Magnetic & EMI Immunity)

Netzer 編碼器本體具備零磁場特徵（Zero Magnetic Signature），可在在電子束微影（E-Beam Lithography）或電子顯微鏡（SEM）設備中，解決磁場干擾。並且作為電子式編碼器，VLS 本身不受強EMI、RFI、磁場的干擾，藉由核心專利全圓周積分式讀取 (Holistic Reading)，不同於光學尺只讀取「單點」，VLS 讀取整個圓周的電場變化並進行平均，當局部發生電磁干擾尖峰（Spike）時，由於它是被平均在整個圓周訊號中，干擾的影響被大幅稀釋與抵銷。這使得 VLS 擁有極高的訊噪比（SNR）。
